超聲波試驗篩概述：

超聲波試驗篩是大漢公司工程師在DH-300T標準試驗篩的基礎上研發的高科技微細粉分級設備，是當前實驗室在做微細粉分樣篩選時網孔堵塞的較有效的解決儀器?？蓮V泛應用于制藥、冶金、化工、選礦、食品等行業的實驗室，具有篩分過濾精度高、網孔不堵塞等特點，真正解決了因團聚、靜電、強吸附性卡堵網孔等實驗室篩分難題，是國內篩分行業的一項重大技術突破。

超聲波振動篩技術參數：

超聲波振動電源：

1、 電源輸入： 交流220V±10%

2、整機電流： ≤0.6A

3、高頻電流： ≤0.5A

4、工作頻率： 30KHz

5、工作模式： 連續、 脈沖

6、 環境溫度： -10~40℃

DH-300試驗篩(主機):

序號	名稱		單位	數據
1	定制篩具		層	8
2	篩具直徑		mm	Φ200Φ100Φ300
3	篩分粒度		mm	0.038-3
4	噪音		dB	≤50
5	投料量(一次性)		g	≤500
6	振幅		mm	≤5
7	電機	電壓	v	220
		轉速	r/min	1450
		功率	Kw	0.18
8	外型尺寸		mm	360×300×950 其中：長360mm，寬300mm,高600（振動體300mm,立桿300mm，托盤310mm）
9	整機質量		Kg	35

超聲波振動篩結構部件：

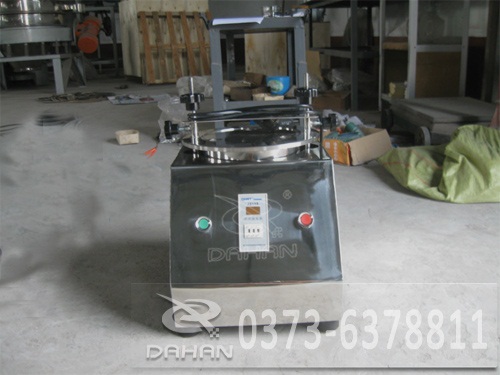

A:標準試驗篩(主機)—DH-300試驗篩是一種可定時自動關機，保證試驗重復性，功能全面操作簡單的粒度分析儀器?？蓪⒁环N顆粒料同時精密分出2~8個粒子段?？捎糜跐{液料的細度及雜物含量分析。

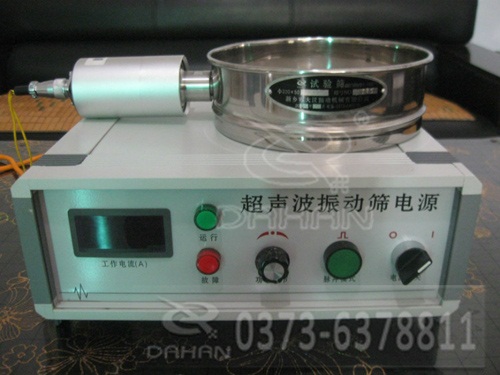

B:超聲波振動電源—內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，操作簡單方便，長時間工作振蕩器發熱量低，工作狀態穩定。

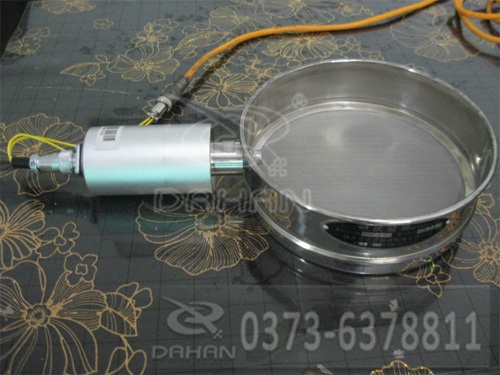

C:T200型試驗篩框—在國標Φ 200篩框上裝置有超聲波振蕩器。

D:高頻連接線—T200型試驗篩框與超聲波振動電源之間采用電纜連接。

E:連接器—航空連接插件。

F:振蕩器—高性能超聲波轉換器件。

超聲波試驗篩工作原理：

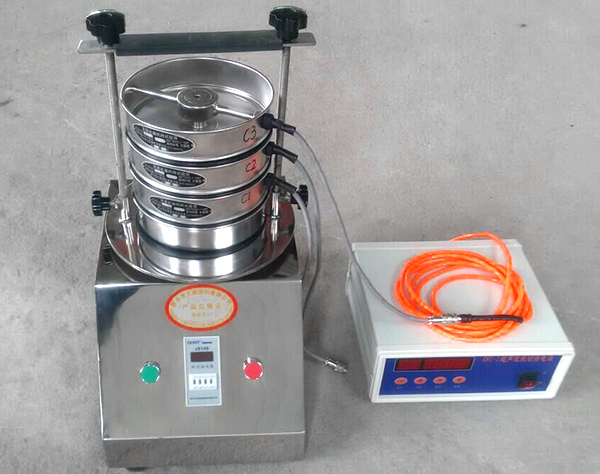

超聲波試驗篩由超聲波振動電源、DHT-300試驗篩(主機)、T200型試驗篩框,高頻連接線、連接器組成。超聲波振動電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的振蕩波，振蕩器將振蕩波均勻傳輸至篩面。篩網上的物料在做低頻叁次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。

超聲波試驗篩使用說明：

　關于供電：超聲波控制系統與試驗篩分別供電，試驗篩與超聲波電源均為單相供電。

主機與超聲波振動電源的連接：將T200型試驗篩框中的振蕩器的連接線上的插頭插入超聲波振動電源后面的插座，打開電源超聲波振動電源開始工作，根據篩分需要調節功率旋鈕。

DH-300試驗篩的操作：首先將T200型試驗篩框放置試驗篩托盤上調節夾具高度，擰緊M12與M8螺母，然后將電源線插頭插入220V插座，根據測試要求調節時間計時器，打開開關試驗篩開始工作，時間計時器倒計時歸零時主機自動關閉。

超聲波試驗篩特點：

1、獨有無縫續流電路，性能更好。(此為我公司在國內同行新技術)

2、真正的頻率自動追蹤功能：自動追蹤輸出電感和振頭諧振頻率，振動效果不會隨溫度,濕度，振子老化以及使用時間等條件的變化而變化，使振動效果一直保持在較高水平，頻率偏差僅為0.1‰,轉換效率≥92% 。

3、輸出電流為純正旋波，可以延長振子及信號發生器本身的壽命。

4、自動掃頻功能：掃頻頻率從10HZ-2KHz可調，掃頻功率從10%-100%，使振動效果更佳。（可產生變化的多次諧波）

5、輸出電流紋波 ≤1%,使振動效果更穩定,可良好的保護振子不受損壞。

6、采用閉環控制，輸出電流更穩定,使電流不會隨輸入電壓、振子老化等條件變化而變化,可持久保持功率強勁。（市場上的產品多為開環電路控制,就是說只看到前端的電流,前后不能很好的溝通,造成前后不一）

7、輸入功率可調。

8、輸入電流顯示,頻率追蹤指示,過溫度指示,輸出短路指示,振頭失效指示.可更為直觀的了解其工作狀態(智能型設備)。

9、保護功能：過功率保護,過電流保護,過電壓保護,欠壓保護,頻率追蹤失效保護,過溫度保護，輸出短路保護, 在不同狀態下均能對信號發生器和振子進行保護,延長整機工作壽命.（可以起到隔離的作用,當振子損壞時，不會同時造成發生器的損壞,反之道理同樣，發生短路時可以自動適應, 不至于損壞機器）

10、開機防止沖擊電路,軟啟動以防止振頭瞬間功率過大而損壞.（防止開機瞬間電流突然變大，損壞電路）。
